सबस्टेशन पिलर इंसुलेटर को कैसे कॉन्फ़िगर किया जा सकता है?
एआईएस इंसुलेशन स्विच जैसे विभिन्न सबस्टेशनों के लिए सर्वश्रेष्ठ स्तंभ इंसुलेटर का चयन करने के लिए, आपको विभिन्न तकनीकी मापदंडों पर विचार करने की आवश्यकता है। विशेष रूप से, इंसुलेटर के आयामों और आयामों को अनुकूलित करने में विचार किए जाने वाले महत्वपूर्ण कारक यांत्रिक, विद्युत, पर्यावरण, कार्यात्मक और किफायती हैं। उपयोग के आधार पर, सबस्टेशन और सबस्टेशन में विभिन्न प्रकार के सपोर्ट इंसुलेटर का उपयोग किया जा सकता है, जैसे बस बार सपोर्ट, स्मूथ रिएक्टर सपोर्ट और स्विच।
एआईएस इन्सुलेटर, बुनियादी आवश्यकताओं को तीन मुख्य श्रेणियों में विभाजित किया जा सकता है: फ़ंक्शंस और इलेक्ट्रिकल इंसुलेटर के लिए आवश्यक है कि उनके मुख्य कार्य सुरक्षित हों: राज्यों के बीच काटना, उनके बीच काटना, दृश्य, विश्वसनीय और राज्य में समाप्त होना। बिना रुकावट या असामान्यता के सामान्य प्रवाह और वर्तमान विफलता का सामना करना सुरक्षित नहीं है। वास्तव में, इन्सुलेशन स्विच को खुली खाई और जमीन के माध्यम से निर्वहन को रोकना चाहिए।
यांत्रिक दृष्टिकोण से यांत्रिक आवश्यकताएं यह होनी चाहिए कि इन्सुलेशन स्विच को अपने स्वयं के भार के अतिरिक्त बाहरी भार का सामना करना पड़े। उदाहरण के लिए, उच्च-वोल्टेज उपकरण में, सबसे कठिन परिस्थितियों में से एक भूकंप आपदा है, इसलिए सभी भूकंपीय आवश्यकताओं को पूरा करने के लिए उच्च सटीकता डिजाइन की आवश्यकता होती है। अन्य भारों पर विचार करने के लिए शॉर्ट सर्किट, तेज़ हवा और टर्मिनल लोड शामिल हैं। पर्यावरणीय आवश्यकता आइसोलेटर स्विच पूरी तरह से पर्यावरण के संपर्क में है, और यह पर्यावरणीय कारकों जैसे गंभीर ठंड और भारी बारिश का सामना करने और निर्वहन के जोखिम को बढ़ाने के लिए आवश्यक है। इसके अलावा, संदूषण आकार देने का एक महत्वपूर्ण तत्व है क्योंकि इन्सुलेशन विफलता से जमीन पर निर्वहन हो सकता है।
चूंकि इन सभी आवश्यकताओं को इन्सुलेटर के प्रदर्शन से निकटता से संबंधित है, पिछला इन्सुलेटर स्विच और कई अन्य सबस्टेशन अनुप्रयोगों को अलग करने में सबसे महत्वपूर्ण कारकों में से एक है। उपयोग के तहत लोड के तहत विस्थापन से जुड़ी अन्य आवश्यकताओं को ध्यान में रखते हुए, एक इंसुलेटिंग स्विच में एक और गंभीर समस्या है जो अन्य प्रकार के उपकरण वास्तव में सामना नहीं करते हैं। यह डिवाइस को चालू / बंद करने के लिए आवश्यक मशीन के पुर्जों की गति है। इसलिए, ठीक से काम करने के लिए कुछ हद तक कठोरता होना आवश्यक है।
उपरोक्त सीमाओं के अतिरिक्त, हमें आज के अधिकांश खुले सबस्टेशनों के लिए एक कॉम्पैक्ट और लागत प्रभावी समाधान प्रदान करना था। बस के लिए आवश्यक चाप दूरी को सीमित करके और स्विच और अन्य स्टेशन उपकरण को अलग करके इस लक्ष्य को प्राप्त करने के लिए स्टेशन आइसोलेटर्स का विकास बहुत उपयोगी है। यह बैक इंसुलेटर डिज़ाइन को अनुकूलित करके प्राप्त किया जा सकता है। उदाहरण के लिए, इष्टतम सामग्री चयन, यांत्रिक शक्ति और कठोरता, ढेर / मध्यवर्ती निकला हुआ किनारा में कमी, जाल प्रोफ़ाइल का अनुकूलन और स्केलिंग गुणांक।
UHV के मामले में, रियर इंसुलेटर की मुख्य समस्या ऊँचाई से संबंधित है, विशेष रूप से प्रदूषित वातावरण में। झुकने और मरोड़ वाले भार से जुड़ी यांत्रिक आवश्यकताएं केवल समस्याओं को जटिल बनाती हैं, जिससे ऐसे उपकरणों का निर्माण करना अधिक कठिन हो जाता है। कॉलम इंसुलेटर में मूल रूप से पांच अलग-अलग डिज़ाइन विकल्प होते हैं। कारखाने में आरटीवी लेपित चीनी मिट्टी के बरतन। हाइब्रिड कार पोर्सिलेन के कोर और ऊपर से जुड़े सिलिकॉन रबर शेल्टर से बनी होती है। ठोस सम्मिश्र सामग्री का वर्ग खोखला समग्र इन्फ्लेटेबल खोखला प्रकार। इंसुलेटर के प्रत्येक वैकल्पिक प्रकार के सापेक्ष लाभ और नुकसान हैं।

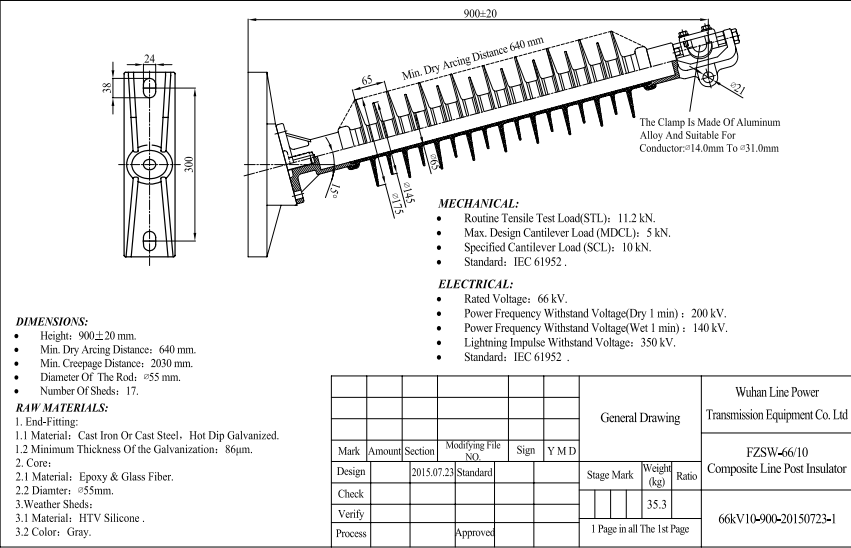

लोकप्रिय टैग: टी / डी के लिए 66 केवी कम्पोजिट सबस्टेशन पोस्ट इंसुलेटर, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, बिक्री के लिए
